平成１０年９月２６日能島屋のメンバーで訪れた、国土交通省国土地理院「地球と測
量の科学館」の特別展示室で行われていた『測量機器 明治から平成まで展』におい
て撮影したものです。

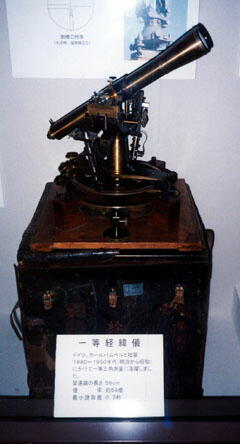

一等経緯儀
ドイツ・カールバムベルヒ社製
１８８０〜１９５０年代（明治から昭和）
にかけて一等三角測量に活躍しました。
望遠鏡の長さ：５６ｃｍ
倍率： 約５４倍
最小読取値：０．２秒
|

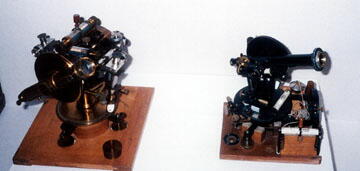

(左)三等経緯儀
ドイツ・カールバムベルヒ社製
１８８０〜１９５０年代（明治から昭和）
にかけて三・四等三角測量に活躍し
ました。
望遠鏡の長さ：２６ｃｍ
倍率： 約３０倍
最小読取値：２秒
|
（右）３０秒読経緯儀
日本、測機舎製
１９５０年代に四等三角測量等に
使用しました。
倍率：約３０倍
最小読取値：３０秒
|

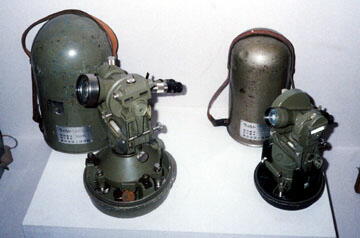

| (左)特級トランシット（ウイルドＴ３）
スイス・ウイルド社製 １９５０〜 一等三角測量等精密測量に使用 現在も活躍中です。 倍率：約４０倍 最小読取値：０．１秒 |
（右）１級トランシット（ウイルドＴ２）
スイス・ウイルド社製 １９５０〜 三・四等三角測量等幅広く使用 現在も活躍中です。 倍率：約３０倍 最小読取値：１秒 |

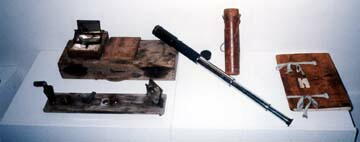

（中央）
一等望遠鏡
明治から昭和にかけて一・二等三角測量で目標の確認に使用したもので
倍率は約２０倍です。
|
（左）
回照器
角観測をする時に、目標が長距離（一等三角測量は約４５Km）にあり、
直接測標が見えない場合に、目標点に据え付け太陽光を反射させて、
観測者に目標点を知らせるための平面鏡を使った機械です。
太陽光を反射させるための平面鏡（中央に視準用の穴が空いている）と、
目標視準装置から構成されています。太陽の動きに応じ鏡を調節する
必要があります。
|
(右)
原簿袋
観測結果を記入した観測手簿（かんそくしゅぼ）を入れて持ち運ぶものです。
観測官にとって、観測手簿は、命の次に大切なものです。
|
温度に対する変化が非常に小さいインバールという合金
（ニッケル約３６％鉄約６４％）でつくられた精密な尺です。
基線測量や基線場（鋼巻尺の定数を求めるための場所）
の設置等のための精密測定に使用しました。
線膨張係数は約１×１０ −６乗／℃
目盛りは、尺の両端８ｃｍの部分に１ｍｍの目盛りが
刻まれています。
|

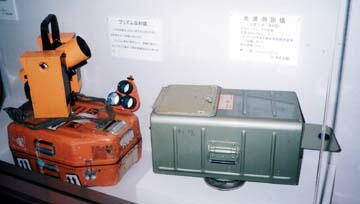

| （左） 光波測距儀
ジオジメーター６ＢＬ型 スウェーデン・アガ社製 １９７０〜近年までに精密測地網測量等に活躍しました。 測定距離２５Ｋｍ |
| （中）
プリズム反射鏡 この反射鏡は、光の入射方向と同じ方向に光を戻すという 特徴があります。 プリズム１個を１素子といい、距離が遠くなるにつれて３素子 ９素子等増加させて用います。 |
| （右）
光波測距儀 ジオジメーター８型 スウェーデン・アガ社製 光波は、Ｈｅ−Ｎｅレーザー １９７０〜近年までに精密測地網測量等に活躍しました。 測定距離６０Ｋｍ 精度 ±５ｍｍ＋１０ −６乗×Ｄ（Ｄ：測定距離） |
| (奥) 光波測距儀
日本・日本光学社製（ニコン） |
| （手前）
光波測距儀 メコメーターＭＥ３０００ スイス・ケルン社製 光波はキセノン・フラッシュライト １９７０〜近年まで活躍しました。 測定距離３Ｋｍ 精度１ｍｍ±１×１０ −７乗×Ｄ（Ｄ：測定距離） 超精密な測距儀で、短い辺長を繰り返し測定し、 微少な変動の監視等に用いられました。 |
| 最近の測量では、宇宙からの電波を利用した
ＶＬＢＩ（超長基線電波干渉計）観測などの 宇宙測量技術により、世界共通の座標系で 地球上の位置を正確に求めることができる ようになりました。 この金属標の位置は、ＶＬＢＩ観測をもとに正確に 求められた地球の重心を原点とした。 地球重心座標系と日本固有の座標系 （日本緯度経度原点と日本水準原点）とで 表されています。（建設省国土地理院） |
能島屋のホームページ(平成12年)から転載
|
|
