GPS測量をやってみませんか！


　愛媛県の土地家屋調査士協会にはニコン・トリンブル社のGPS測量機
（軽量コンパクトで使い易い一体型の受信機NJ4600LS）が５台あります。

　観測結果を計算する解析ソフトは２セット準備してあります。

　愛媛会の土地家屋調査士であれば無料で利用できます。
　（申し訳ありませんが、愛媛県土地家屋調査士会の土地家屋調査士に限ります。）

　事務局にGPS使用申込書がありますから、必要事項を記入して提出して下さい。

　実際の作業例も豊富にあり、テクニカルサポートも充実しています。

　愛媛県土地家屋調査士協会のGPS受信機５台は　社団法人　日本測量協会の
機器検定を受けています。
 国土交通省公共測量作業規程による2級GPS測量機に適合
 （但し、測位方式は１周波スタティック及び短縮スタティック）

　現場にもって行けば活躍してくれると思います。

　すみません活躍するのは人でした。

　難しいと感じるかもしれませんが、今ではGPS測量は、自転車の乗り方を覚えるくらい
の感覚となりました。

さあ、一歩踏み出してみませんか！　是非チャレンジしてみてください！


ＧＰＳ機器

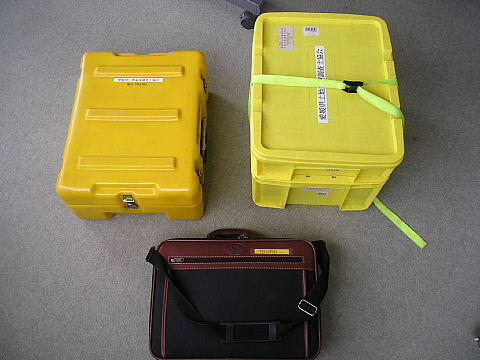

（ケース）

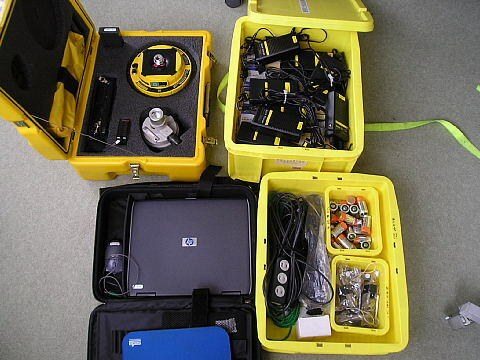

（ケース中）4600LS　GPS受信機、充電器類、PC



（受信機）

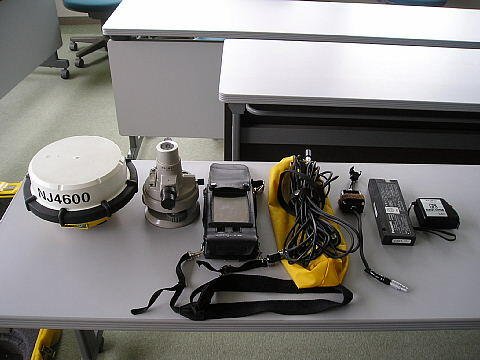

左から　4600LS　GPS受信機、整準台、HC-100サーベイコントローラ
HC-100と4600LS　GPS受信機を接続するケーブル
外部バッテリー用の接続ケーブル
外部バッテリー、コンベックス

接　続

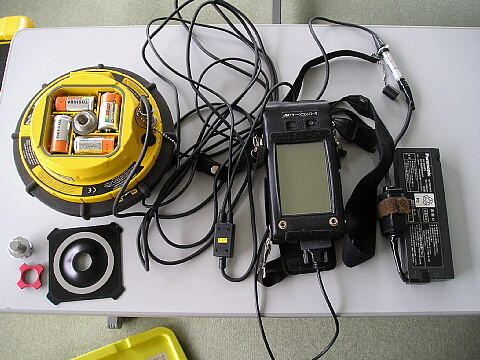

（接続）　内部電源・単二、HC-100、外部バッテリー



（ダウンロード）　4600LS　GPS受信機とPCをケーブルで接続

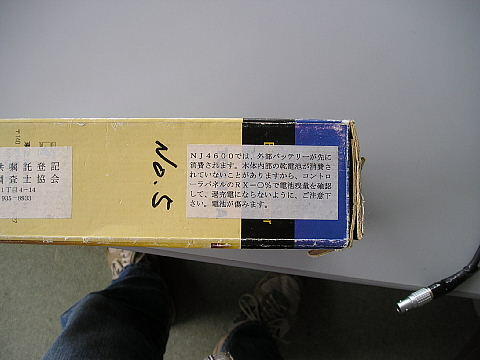

（説明）　説明書きを貼っています。必ず読んでください。



（外部BAT）　外部バッテリーの充電

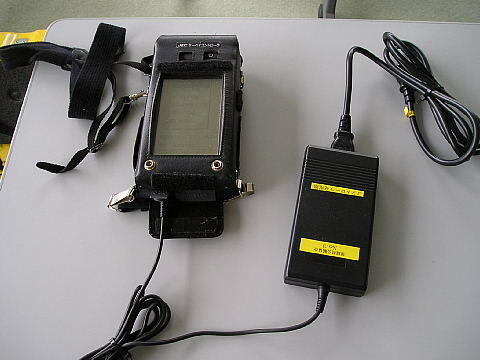

（HC-100）　　コントローラHC-100の充電
使用後、返却する時には充電して返却して下さい。
電源がなくなると中のソフトが消えてしまいます。



（電池）　　内部電池の充電
ニッケル水素乾電池以外は絶対充電しないこと。




実際の作業例で、一般的な作業の流れを説明します。

①ニコン・トリンブルのホームページでGPS衛星の運行状況を確認し、軌道暦をダウン
　ロードして観測計画をたてます。
　　（ニコン・トリンブルのホームページは、このホームページのリンク集にあります。）


【衛星の運行状況を確認して、観測計画を考える】

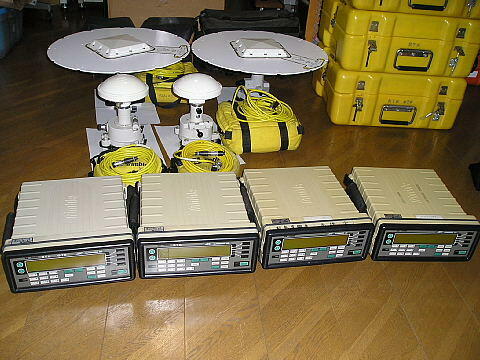

②写真は、使用したＧPS測量機（ニコン・トリンブル社製）
　　　受信機　NJ4000SSE　　アンテナ　Compact L1/L2 ＋　GP
　　　受信機　NJ4000SE LS　アンテナ　Compact Dome


【ＧＰＳ測量受信機】



③観測中は長時間据えている場合が多いので、用心のため紐などで固定します。
強風時には、脚1本1本に土嚢などを縛りつける場合もあります。


【観測中、アスファルトに打ち込んだ鋲で受信機を固定】

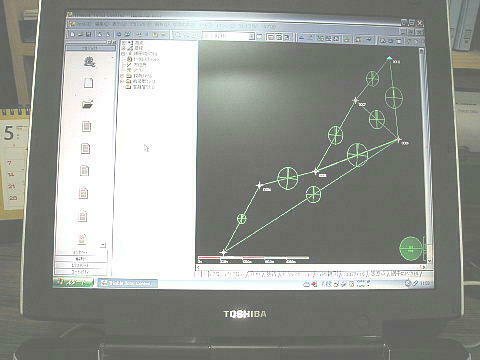

④計算。画面は基線解析が終わったところです。

【基線解析】


⑤基線解析のあと、三次元網平均計算をし、帳票類や図面を出力します。
